在计算机图形学、遥感探测、材料科学等领域，准确描述物体表面如何反射光线是至关重要的技术难题。BRDF（双向反射分布函数）光谱系统正是解决这一问题的精密测量工具，它通过量化不同波长、不同角度下的光反射特性，为我们打开了理解物质光学行为的窗口。本文将深入解析
BRDF光谱系统的工作原理，揭示其如何捕捉光与材质之间的复杂对话。
一、BRDF的核心概念：光反射的数学语言
BRDF本质上是一个数学函数，它描述了入射光在特定方向照射到物体表面后，在另一特定方向出射的光亮度与入射光亮度之比。这个函数包含了四个角度参数和波长参数，完整刻画了材料表面的反射特性。
BRDF光谱系统将这一概念扩展到光谱维度，不仅测量不同角度下的反射强度，还同时记录不同波长的反射信息，从而获得材料在可见光乃至近红外、紫外波段的完整光学"指纹"。
二、系统组成：精密机械与光学器件的协同

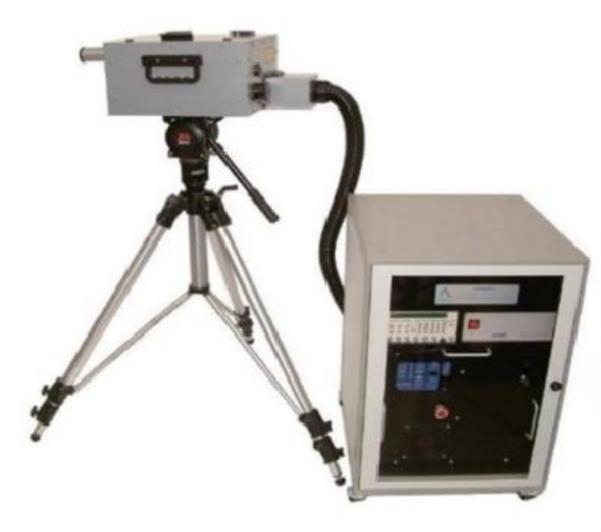

一套完整的BRDF光谱系统通常由以下几个核心模块构成：
1.光源系统：采用高稳定性的卤钨灯或LED光源，配合准直光学元件，产生均匀、方向性好的入射光束。光源通常安装在可旋转的机械臂上，实现不同入射角度的精确控制。
2.样品台与角度定位系统：样品台可进行三维旋转和精密平移，确保样品表面始终处于测量中心。探测器臂同样具备多自由度运动能力，能够精确移动到任意出射角度位置。整个机械系统的角度定位精度可达0.1度甚至更高。
3.光谱探测模块：这是系统的"眼睛"，通常采用光谱仪或CCD阵列探测器，配合光栅分光系统，将接收到的反射光分解成不同波长的光谱信号。现代系统可覆盖350-2500nm的宽光谱范围，光谱分辨率可达1-2nm。
4.控制系统与数据采集：计算机控制平台负责协调光源、样品台、探测器的运动，同步采集角度信息和光谱数据，实现自动化测量流程。
三、工作流程：从角度扫描到光谱数据立方体
系统的工作过程可以概括为"角度扫描+光谱采集"的循环：
第一步：角度参数设定。根据测量需求，控制系统设定入射光角度（θᵢ,φᵢ）和出射角度（θᵣ,φᵣ）。机械臂带动光源和探测器精确移动到指定位置。
第二步：光谱采集。光源照射样品表面，探测器接收反射光信号。光谱仪将光信号转换为电信号，经过模数转换后，得到该角度组合下各个波长的反射强度值。
第三步：数据存储与角度更新。将当前角度参数和对应的光谱数据存储到数据文件中，然后控制系统更新角度参数，进入下一个测量点。
第四步：全角度扫描。重复上述过程，遍历所有需要测量的角度组合，最终获得一个包含角度-波长-反射率的三维数据立方体。
整个测量过程可能涉及数百甚至上千个角度组合，耗时从几分钟到数小时不等，取决于角度分辨率和测量范围。
四、应用价值
BRDF光谱系统在多个领域发挥着关键作用：
1.计算机图形学：为虚拟现实、电影效果提供真实感渲染所需的材质光学参数，使虚拟物体看起来更逼真。
2.遥感探测：通过卫星或航空器获取的地物BRDF数据，可以反演地表覆盖类型、植被参数、土壤湿度等信息。
3.材料科学：研究涂层、薄膜、金属、塑料等材料的光学特性，指导新材料开发和产品质量控制。
4.生物医学：测量生物组织的光学特性，用于医学成像和疾病诊断。
结语
BRDF光谱系统通过精密的机械控制、高灵敏的光谱探测和自动化的数据采集，将材料表面的光反射特性转化为可量化的数据，为我们理解物质的光学行为提供了强有力的工具。从虚拟世界的真实感渲染到现实世界的遥感监测，从新材料研发到医学诊断，BRDF光谱技术正在各个领域展现其独特的价值。随着测量技术的不断进步，我们对光与物质相互作用的认知也将不断深化。
